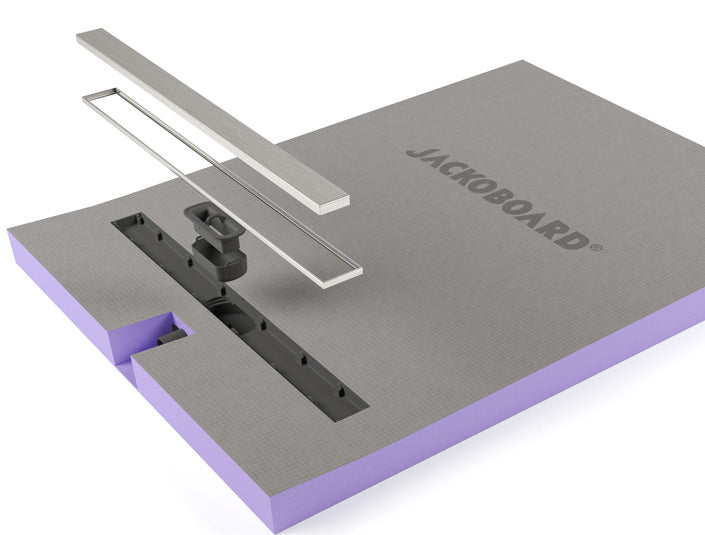

JACKOBOARD® Aqua Reno Line – Bodengleiches Duschelement mit befliesbarer Rinne | nur 82 mm (Kopie)

JACKOBOARD® Aqua Reno Line ist ein extra flaches, direkt verfliesbares Duschelement mit bereits integrierter Ablaufrinne und Ablauftechnik.

Mit einer Aufbauhöhe von nur 82 mm eignet sich das System hervorragend für Badsanierungen, Altbausanierungen und bodengleiche Duschen, bei denen nur eine geringe Aufbauhöhe zur Verfügung steht.

Der große Vorteil bei der Sanierung: Ablauftechnik und Gefälle sind bereits werkseitig in das Duschelement integriert. Dadurch entfallen aufwendige Gefälle- und Estricharbeiten mit langen Trocknungszeiten.

Das bedeutet: weniger Arbeitsschritte, weniger Planungsaufwand und eine deutlich schnellere Umsetzung auf der Baustelle.

• Nur 82 mm Aufbauhöhe
• Ideal für Sanierung und Modernisierung
• Für bodengleiche und barrierefreie Duschen
• Ablauf bereits werkseitig integriert
• Kein aufwendiger Gefälleestrich erforderlich
• Keine langen Estrich-Trocknungszeiten
• Installation an nur einem Arbeitstag möglich
• Reduzierter Planungs- und Montageaufwand
• Direkt verfliesbares Duschelement

Die integrierte Duschrinne besteht aus gebürstetem Edelstahl und besitzt eine wendbare Abdeckung.

Dadurch stehen zwei Designvarianten zur Verfügung:

• Edelstahloptik – sichtbare, moderne Edelstahlrinne
• Fliesenoptik – Rückseite der Abdeckung verfliesbar

Bei der befliesbaren Variante kann die Rinnenabdeckung mit der Bodenfliese gestaltet werden. Dadurch fügt sich der Ablauf besonders dezent in die Duschfläche ein.

• Bodenebenes Duschelement
• Aufbauhöhe: nur 82 mm
• Wendbare Duschrinne aus gebürstetem Edelstahl
• Rinnenabdeckung rückseitig verfliesbar
• Integrierter und bereits eingedichteter Bodenablauf
• Ablaufanschluss: DN 50, waagerecht
• Geruchsverschluss inklusive
• Werkseitig eingearbeitetes 2-seitiges Gefälle
• Gegengefälle an der Außenseite der Rinne
• Ablaufleistung: 0,52 l/s
• 100 % wasserdichter XPS-Kern
• Direkt verfliesbar

Das werkseitig eingearbeitete 2-seitige Gefälle führt das Wasser zuverlässig zur integrierten Duschrinne.

Zusätzlich besitzt das Element ein Gegengefälle an der Außenseite der Rinne. Dadurch wird insbesondere stehendes Wasser in den Duschecken vermieden.

Das Gefälle muss somit nicht erst aufwendig auf der Baustelle mit Estrich hergestellt werden.

• 900 × 900 mm
• 900 × 1.200 mm
• 900 × 1.800 mm

Damit stehen passende Größen sowohl für kompakte Duschen als auch für großzügige Walk-in-Duschbereiche zur Verfügung.

Das Aqua Reno Line wurde speziell für eine möglichst einfache und schnelle Verarbeitung entwickelt.

Ablauf, Abdichtung und Gefälle sind bereits weitgehend im System vorbereitet.

Element positionieren → verkleben → Ablauf anschließen → Anschlüsse abdichten → verfliesen.

Da kein zusätzlicher Gefälleestrich hergestellt werden muss, entfallen mehrere klassische Arbeitsschritte und die damit verbundenen Trocknungszeiten.

Nach Herstellerangaben ist dadurch eine Installation an nur einem Arbeitstag möglich.

Das JACKOBOARD® Aqua Reno Line Duschelement kann nach fachgerechter Montage und Abdichtung der Anschlüsse direkt mit Fliesen belegt werden.

Auch die Rückseite der wendbaren Edelstahl-Rinnenabdeckung ist verfliesbar.

So können Duschfläche und Ablauf optisch mit derselben Bodenfliese gestaltet werden und es entsteht eine besonders ruhige, moderne Duschfläche.

• Badsanierung
• Altbausanierung
• Modernisierung bestehender Badezimmer
• Bodengleiche Duschen
• Walk-in-Duschen
• Barrierefreie und altersgerechte Badezimmer
• Projekte mit geringer verfügbarer Aufbauhöhe
• Renovierungen mit kurzen Bauzeiten
• Neubau

✓ Nur 82 mm Aufbauhöhe
Ideal, wenn bei einer Sanierung nur wenig Bodenaufbau zur Verfügung steht.

✓ Ablauf bereits integriert
DN-50-Ablauf und Geruchsverschluss sind bereits Bestandteil des Systems.

✓ Gefälle bereits vorhanden
Kein zeitaufwendiger Gefälleestrich erforderlich.

✓ Duschrinne bereits integriert
Keine separate Rinne muss in das Duschelement eingebaut werden.

✓ Befliesbare Rinnenabdeckung
Wahlweise sichtbarer Edelstahl oder dezente Fliesenoptik.

✓ Schnelle Sanierung
Nach Herstellerangaben ist die Installation an nur einem Arbeitstag möglich.

JACKOBOARD® Aqua Reno Line – Herstellerinformationen

Planungshinweis: Vor der Montage müssen insbesondere die vorhandene Bodenaufbauhöhe, die Position und Höhe der Abwasserleitung sowie die Anschlussmöglichkeit für DN 50 geprüft werden.
